CREDIT DPA480音频处理器
产品描述

CREDIT DPA480四进八出音频处理器(图1)

CREDIT DPA480四进八出音频处理器(图2)

CREDIT DPA480四进八出数字音频处理器


产品概述--

DPA480 是一款4进8出的音箱处理器。4个输入电平由5个电平灯+1个削顶灯+1个限幅灯排列组成,8个输出灯是由5个电平灯+1个削顶灯+1个限幅灯排列组成。该机器采用了24位的AD/DA转换器,有4个模拟输入、2立声体数字输入和4个模拟输出。该机器的模拟输出由性能强大的CREDIT® DSP引擎所管理,能运行高达96kHz的进程。每个输入有30段参数滤波器,增益控制、噪声门功能、RMS压限、内置的粉红/白噪声发生器,以及可调的延时。每个输出有11段参数滤波器,其分频器的斜率从6dB/Oct到48dB/Oct范围内可选。输入和输出滤波器都可以选择为贝尔、雪弗、高/低通、带通滤波器、陷波滤波器和全通滤波器。另外,每个输出还有可选择比高达32:1和可调节的软/硬拐点的RMS压限,有THR的输出峰值限幅来保护喇叭。在10.4us的步进下,每个输入通道有高达480ms的延时可选,每个输出通道有高达270ms的延时可选。在输入之间和输出之间上都有连动功能。

当这个机器作为安装机器时,参数改变时该功能可以让ramps关闭输出电平。当需要现场演示和需要参数微小的改变,可以取消这个功能来设置运行。该机器支持全矩阵混音模式,输入通道可以以任何配比与到输出通道,或者是以任何配比进行混合到任何的输出通道上。给遥控控制的PC软件允许同时连接32台机器,并且可以展示滤波器设置的相位和通过图表调节RMS压限和峰值限幅。


产品特点--

突出性能24位高端转换器外加96kHz频率, 具有卓越的音质性能
4路输入+8路输出的混合矩阵音箱处理器
DSP处理技术每个输入通道都有30段均衡的滤波器
每个输出通道都有11段均衡的滤波器
每个输入和输出滤波器可选择为贝尔、雪弗、高/低通、带通滤波、陷波滤波器和全通滤波器
滤波器频率:20Hz~20kHz
斜率:-6dB/Oct到-48dB/Oct可选(类型:巴特沃斯,林奎茨-瑞利,贝塞尔,可选)
带溢出限制处理功能
每个输出通道都有一个精准的动态范围控制器,由一个根据压限输入的RMS值所运行的压限
每个输入通道可调延迟时间高达480ms,每个输出通道可调延时高达270ms
计算机网络连接可通过后板上USB直接与计算机连接通信
还可用RS485/TCPIP连接计算机通过远程PC软件对机器进行设置、监测和
控制
控制前面板有LCD显示屏窗口,旋钮按键可对机器进行各项功能操作
前面板有7个灯,用于显示输出电平或显示压限
遥控控制的PC软件允许同时连接32台机器
预设储存功能:高达32个
密码锁定功能


技术参数--


音频


模拟输入4 x XLR 平衡式
模拟输出8 x XLR 平衡式
数字输入2 个数字音频; 输入灵敏度 0dBu
最小负载150 ohm
THD+N 失真0.001% at 1kHz 0dBu
S/N信噪比>110dBA
频响20Hz – 20kHz; -0.5dBu at 20Hz and 20kHz
AD & DA 转换24bit-96kHz

DSP 处理

DSP 处理CREDIT® DSP,24x32位滤波处理,54位累加寄存器,96位精度中间数据运算结果
参数均衡器输入上带有30段均衡的滤波器
输出上带有11段均衡的滤波器
输入/输出增益输入增益范围为:-18dB~+12dB,步进精度为:0.1dBu
输入增益范围为:-18dB~+12dB,步进精度为:0.1dBu
滤波器类型所有均衡滤波器可设置为贝尔、雪弗、高/低通、带通、陷波滤波器和全通滤波器
滤波器增益范围为:-15dBu ~+15dBu,步进精度为:0.5dBu
中心频率在20Hz~20kHz频带范围内以1Hz的步进精度可供调节
滤波器Q值/宽带贝尔滤波器的Q值范围为:0.4~128, 步进为100
雪弗/高通/低通滤波器的Q值范围为:0.1~5.1, 步进为100
带通/全通滤波器/陷波滤波器Q的值范围为:4~104,步进为100
高低通滤波
巴特沃斯斜率为: 6/12/18/24/36/48dB per octave
贝塞尔斜率为: 12/24dB per octave
林奎茨·瑞利斜率为: 12/24/36/48dB per octave

噪声发生器白/粉红噪声发生器,电平范围:-40dBu~0dBu
输入噪声门阀值范围:-80dBu~-50dBu,或可选停用
启控时间:1ms~1000ms;释放时间:10ms~1000ms
输入/输出RMS 限幅启控阈值范围:20dBu~10dBu
可选择比范围:2:1~32:1;拐点:0~100%
补给范围:-12dBu~+12dBu
启控时间:5ms~200ms; 释放时间:0.1s~3s
输出峰值压限阀值范围:20dBu~-10dBu
启控时间:1ms~900ms;释放时间:0.1s~5s
内置溢出进程动态余量12dB
路径 全矩阵混合
延时848,998 ms ,步进精度为:21us
底噪-90dBu

概要

预设参数32个用户预设

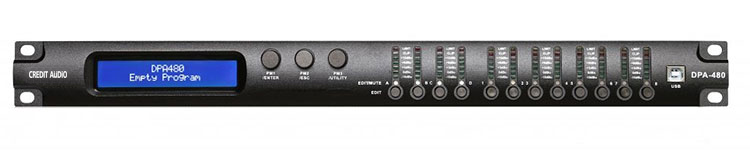

前面板2x24 字符LCD显示器
输入7灯显示 [-15dBu 到 +15dBu; 削波;限制]
输出7灯显示 [-15dBu 到 +15dBu; 削波;限制],输出灯能够用于显示输出电平或显示压限
红/蓝色 LED 灯 (静音/编辑) 显示各通道所处状态
PM1/ENTER, PM2/ESC, PM3/UTILITY是按键式电位器进入/退出/应用开关
EDIT/MUTE 按键可单独控制编辑各通道
Pc读卡器
B型USB连接器

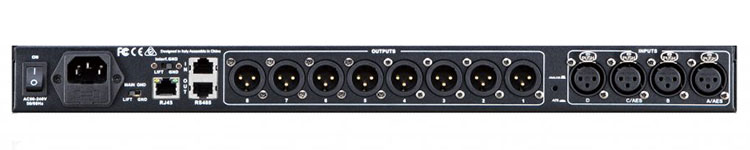

后面板4 x XLR 母座连接器 (输入)
8 x XLR 公座连接器 (输出)
2 x RCA 连接器 (SPDIF input音频输入)
2 X RJ45 - RS485输入/输出连接座
1 X RJ45 - 因特网连接座(10/100 TCP-IP)
2 x 接地/悬浮拨动开关
IEC C13 16A 电源插座; 船形电源开关
交流式电源适用电源: 90-240VAC (50/60Hz) – 40W
尺寸482x44x229mm 1U
净/毛重3.5 Kg / 4 Kg
