PQM Series
CREDIT PQM8/PQM13
产品描述
CREDIT PQM8/PQM13四通道功放
PQM系列功放是4通道开关电源功放系列产品。拥有两个机架单元功放的PQM能够输出较大的功率密度，让客户得到良好的音效体验（MAX功率PQM13，每个频道2500W@2Ω）。稳压开关电源和CREDIT Audio的Class I 电源模块的应用，使PQM功放系列在巡回演出扩音应用广泛。
SMPS供电。
Class I功放模块。
XLR输入插座与链接插座。
HIFI的电子元件装置。
SPEAKON NL4输出插座。

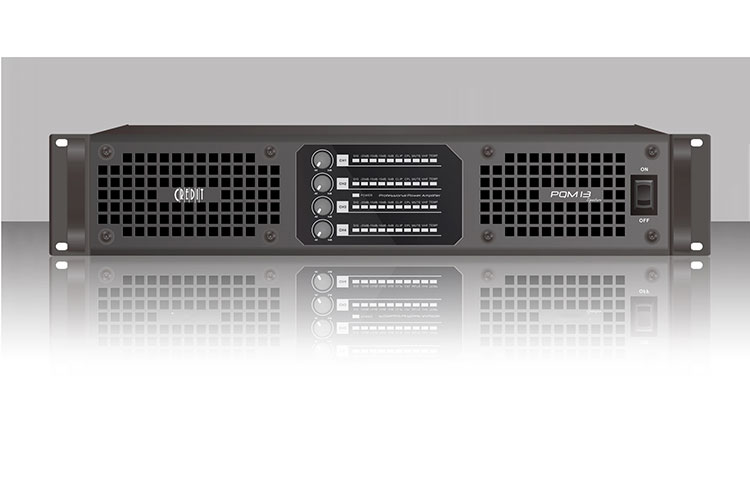

前面板独立通道温度，保护，VHF以及警告灯。
前面板独立通道电源指示灯及-5dB / -10dB / -20dB / 40dB信号指示灯。
前面板电源和桥接或并接指示灯。

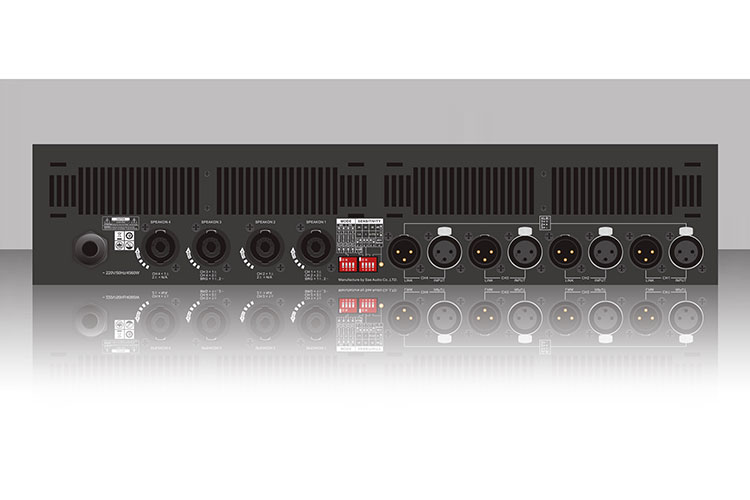

后面板三种模式选择（立体声 / 桥接 / 并接）。
后面板灵敏度切换选择（26dB / 32dB / 38dB / 1.4V / 1V / 0.775V）。
应用
中大型酒吧安装（高功率要求）。
中大型巡回演出扩声应用。
多通道音响功放。
线阵和大型系统功放。
演出租赁。
参数
| 型号 | PQM8 | PQM13 |
| 功率(在220V~50Hz的稳压稳频供电条件下同时带电阻负载的每通道输出功率) | ||
| 8Ω 立体声功率** | 800W x4 | 1300W x2 |
| 4Ω 立体声功率** | 1400W x4 | 2100W x2 |
| 2Ω 立体声功率** | 1600W x4 | 2500W x4 |
| 8Ω 桥接功率** | 2800W x2 | 4200W x2 |
| 4Ω 桥接功率** | 3200W x2 | 5000W x2 |
| 其他参数 | ||
| 频率响应 | 20Hz – 20kHz（+0/-1.5dB） | 20Hz – 20kHz（+0/-1.5dB ） |
| 总谐波失真 | ≤ 0.05% | ≤ 0.05% |
| 信噪比 | ≥ 80dB | ≥ 80dB |
| 输入灵敏度 | 0.775v / 1V / 1.4v / 38dB / 32dB / 26dB | 0.775v / 1V / 1.4v / 38dB / 32dB / 26dB |
| 输入阻抗(平衡/不平衡） | 20kΩ / 10kΩ | 20kΩ / 10kΩ |
| 电压增益(8欧时) | 40.3 dB | 42.3 dB |
| 冷却 | 从前到后抽风 | |
| 相位 | ≤ 80°（20Hz – 20kHz） | |
| 尺寸/重量 | ||
| 产品外形尺寸 (毫米) | 483 x 448 x 89 | 483 x 448 x 89 |
| 外包装尺寸 (毫米) | 595 x 565 x 170 | 595 x 565 x 170 |
| 毛重 | 15.5 kg | 15.7 kg |
注意：
1、此功率是使用40ms脉冲1kHz正弦波在1%总谐波失真下测量得出。
2、此功率是使用20ms脉冲1kHz正弦波在1%总谐波失真下测量得出。
3、CREDIT保留对以上参数的解释权，参数有所变动恕不再另行通告，具体参数以产品说明书为准。
